Tom Sawyer Schwimmkörper Systeme

System TS

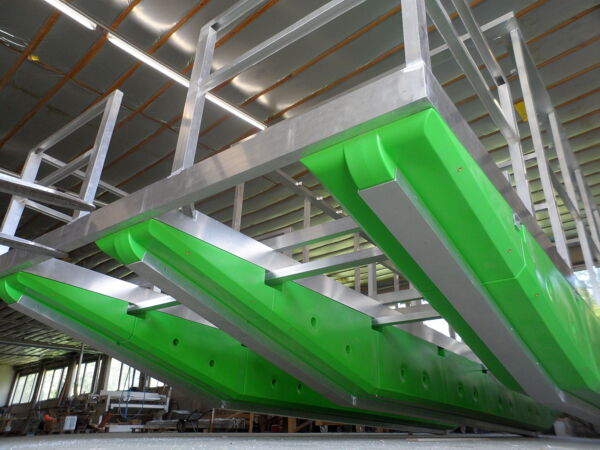

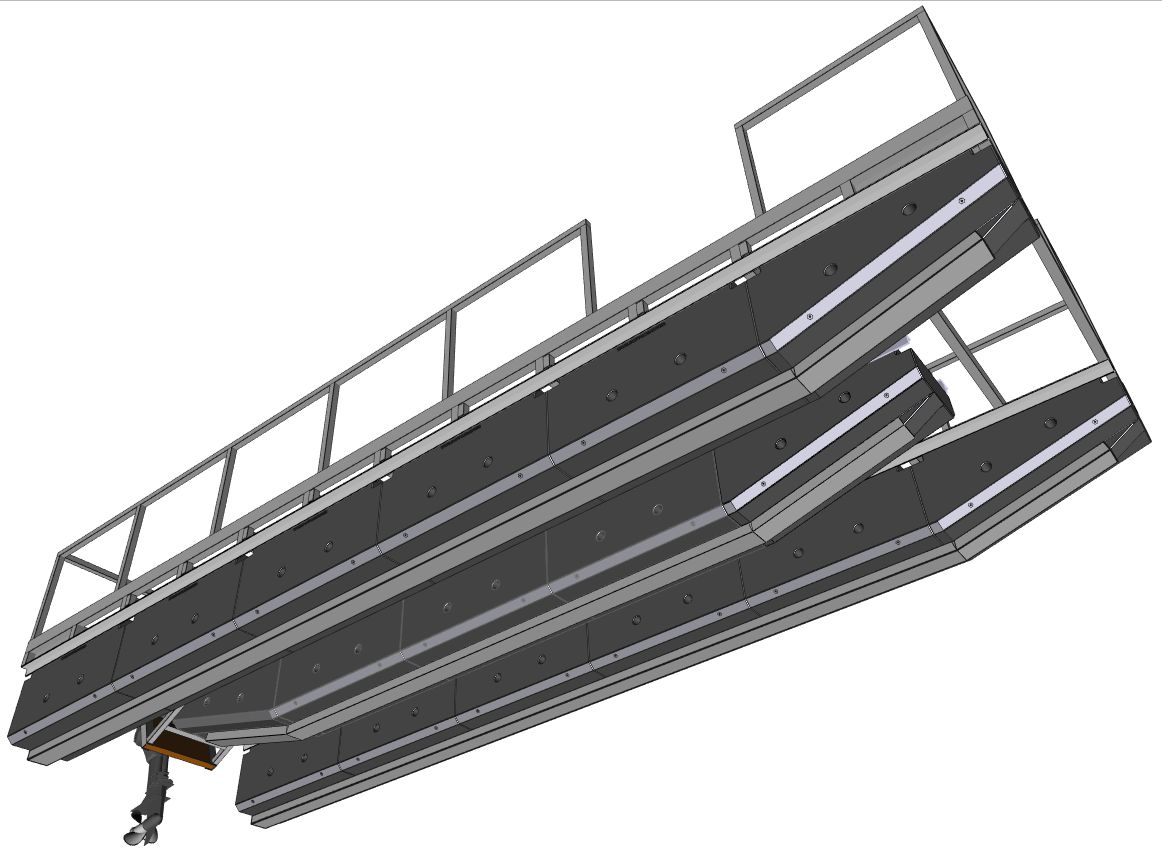

Trimaran

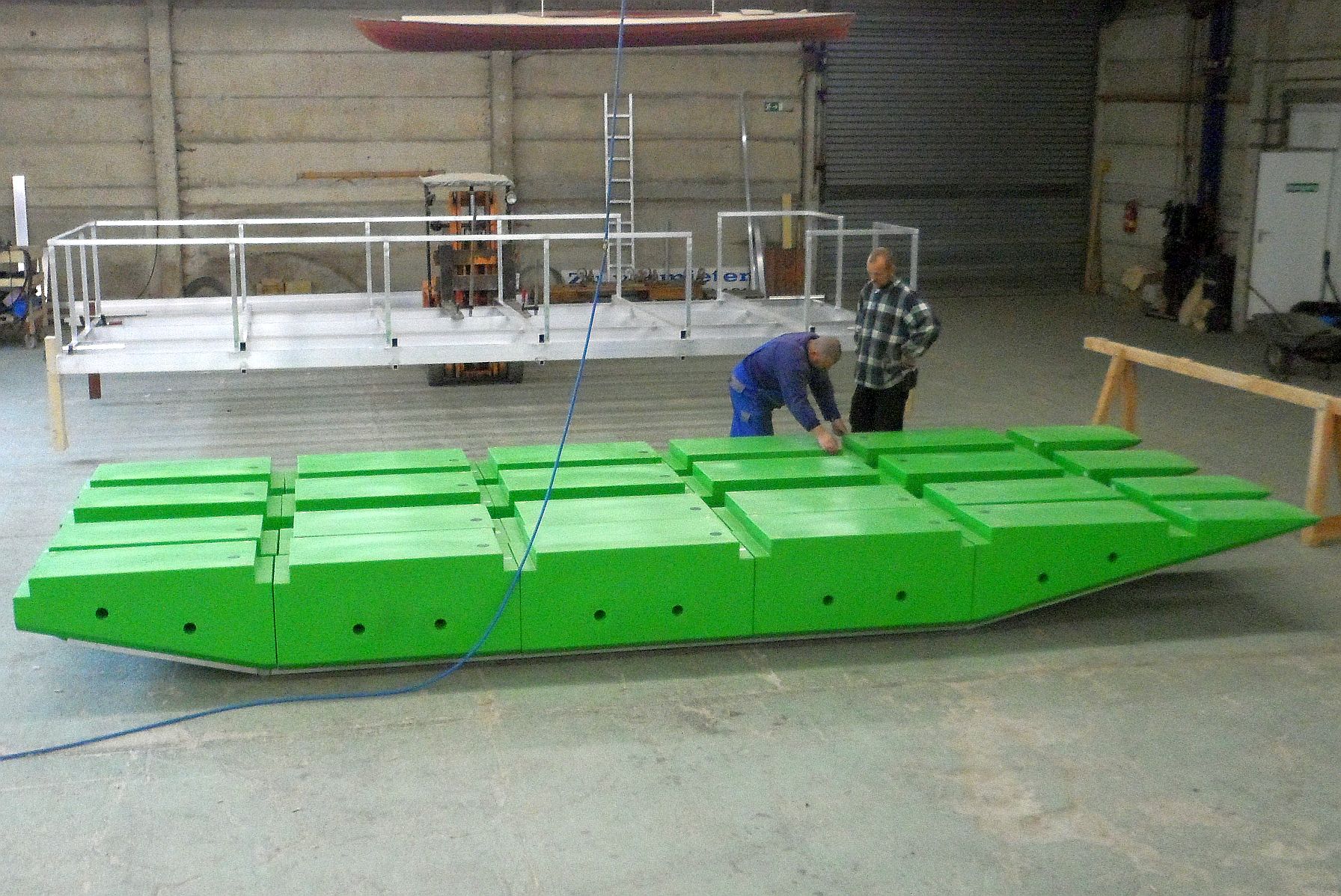

Anwendungsbeispiel

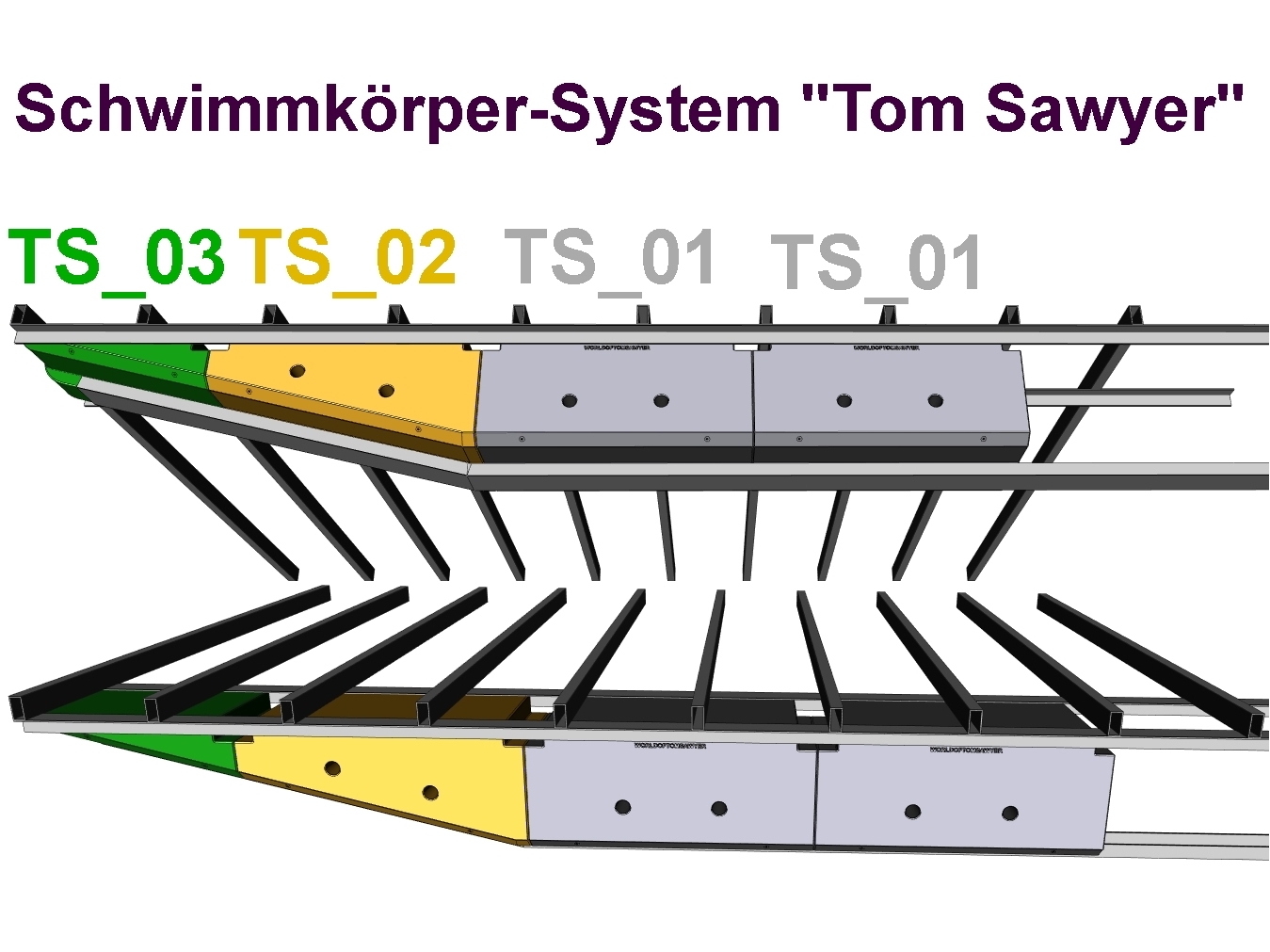

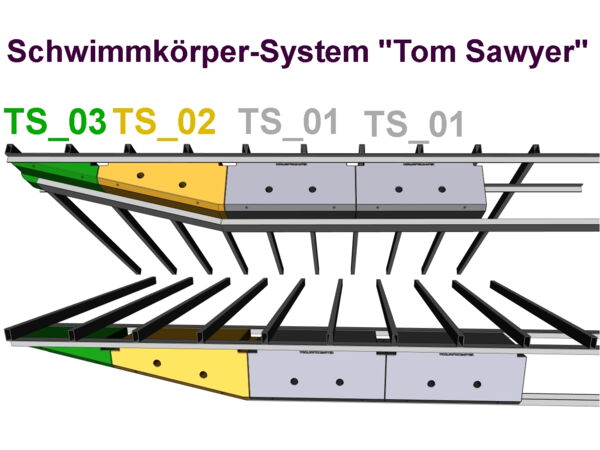

Nach zehn Jahren Erfahrung bei der Entwicklung, dem Bau und der Vermietung von Doppelrumpfbooten mit Floßcharakter haben wir das Schwimmkörpersystem TS, bestehend aus 3 Komponenten, entwickelt.

Vorteile:

  • bessere Spurtreue bei Seitenwind durch senkrechte Flächen an den Seiten (bisher runder Querschnitt im Unterwasserbereich)

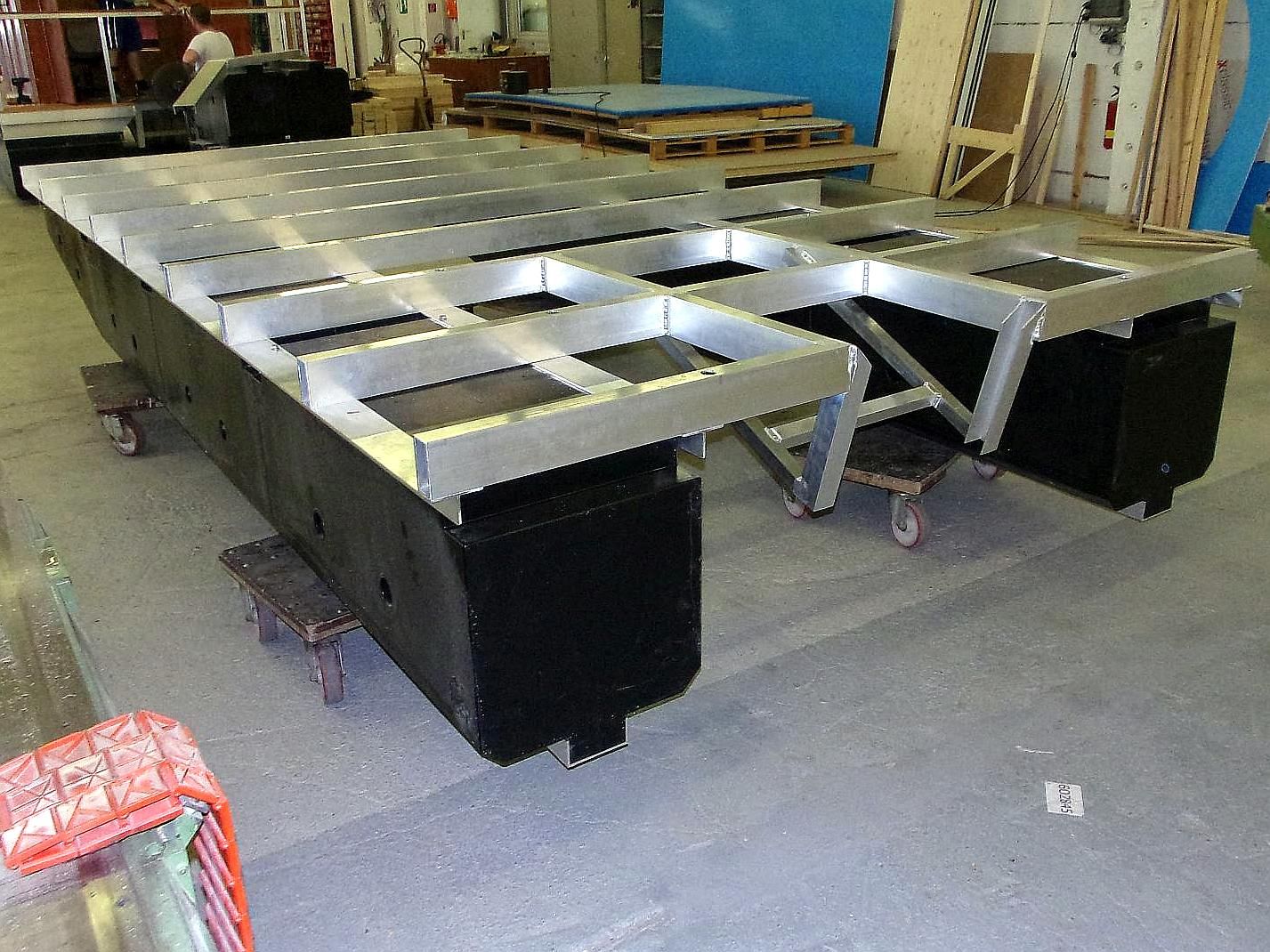

  • wesentlich unkompliziertere Rahmenkonstruktionen möglich. Hierbei können zunächst Längs- oder auch Querträger unmittelbar auf die ebene obere Fläche der Schwimmkörper geschraubt werden.
  • erhöhte Stabilität des Gesamtsystems mit der auf neue Art montierbaren Kielleiste (z.B. Alu-U-Profil 140 x 60 x 5), die auch Grundberührungen problemlos wegsteckt
  • Das System aus zweiteiligem flach ansteigendem Bug, von dem ein Teil gleichzeitig als Heck verwendet werden kann verringert die Wellenbildung und die notwendige Antriebsleistung erheblich. Das macht die Schwimmkörper insbesondere für Solar- und Elektroboote interessant.

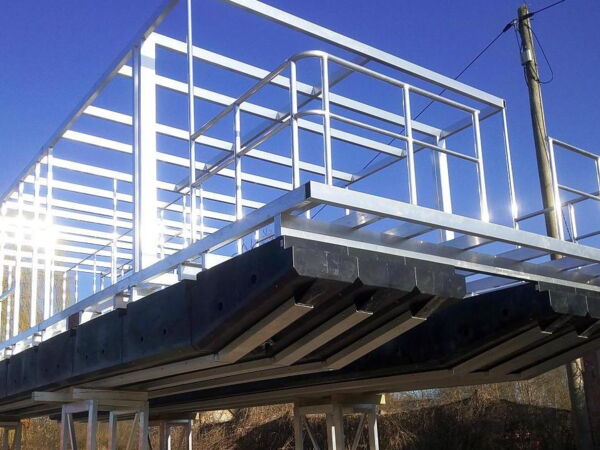

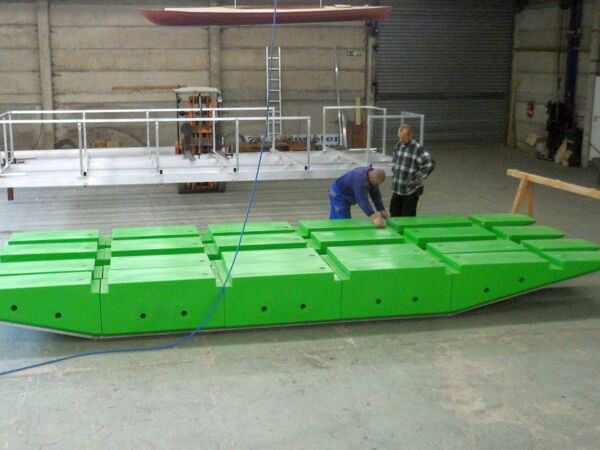

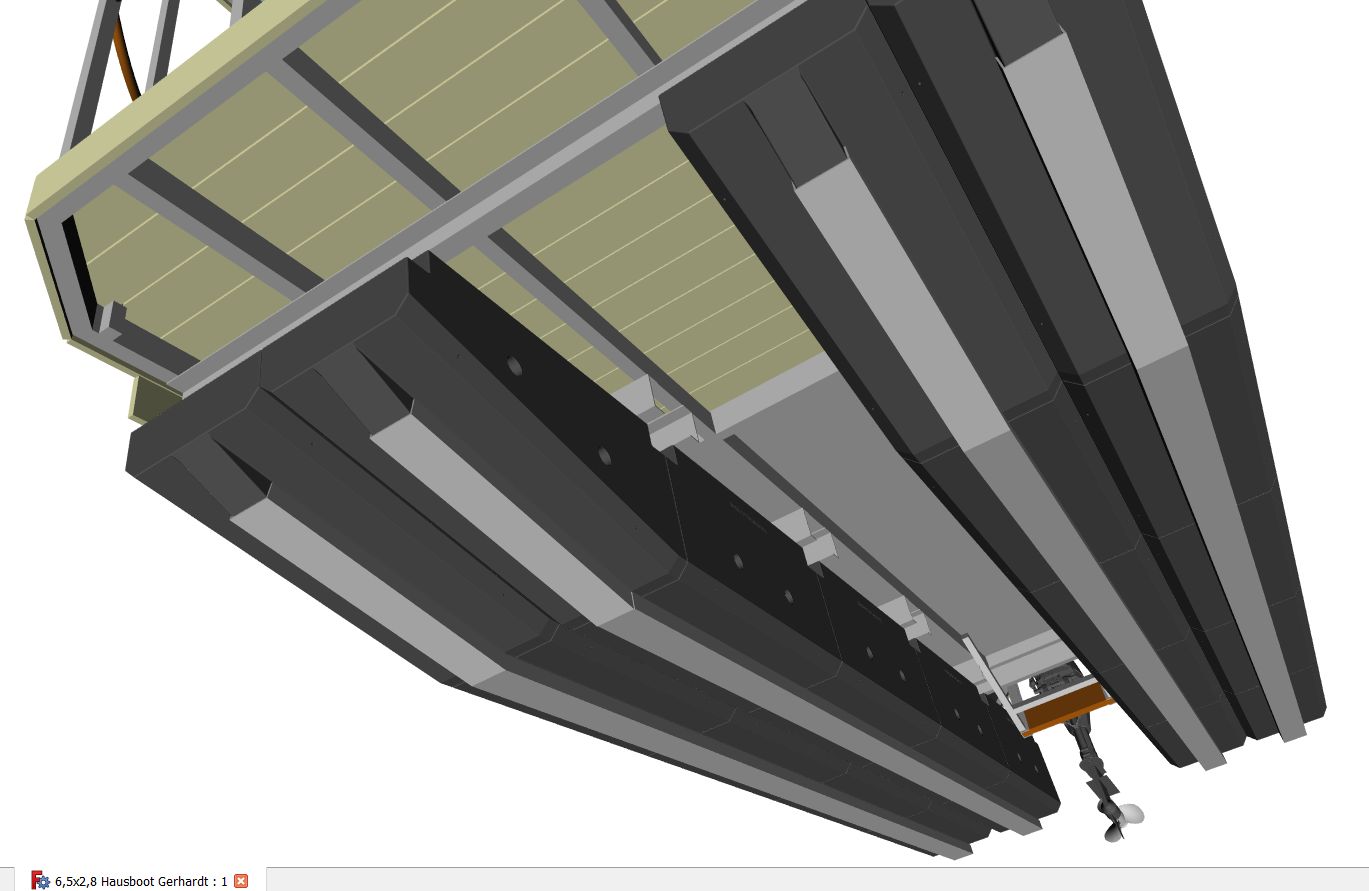

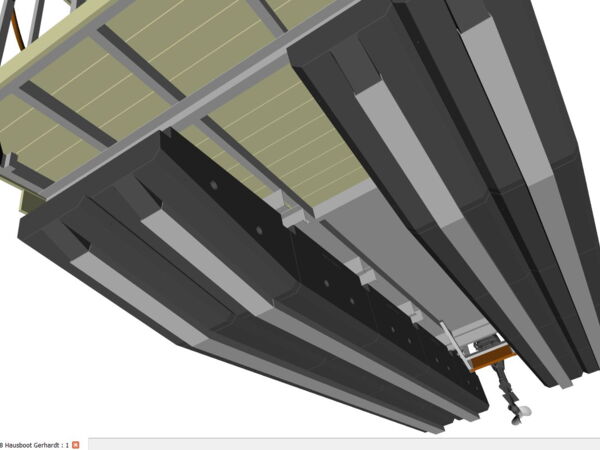

  • Die Elemente können nun auch einfach seitlich zu breiteren Rümpfen mit mehr Auftrieb kombiniert werden. Damit ist das System zur Konstruktion von kleinen elektrisch angetriebenen Angelpontons ebenso geeignet, wie für den Bau schwererer komplett ausgebauter Haus- und Wohnboote.

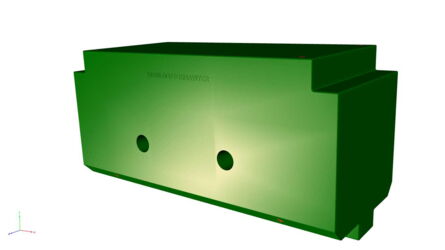

Schwimmkörper Ponton TS_01 Mittelteil

Schwimmkörper Ponton TS-01 Mittelteil

Masse 26,5 kg - Volumen 330 l - in verschiedenen Farben lieferbar

technische Daten:
Material PE-LD 8mm stark, Breite 0,50 m

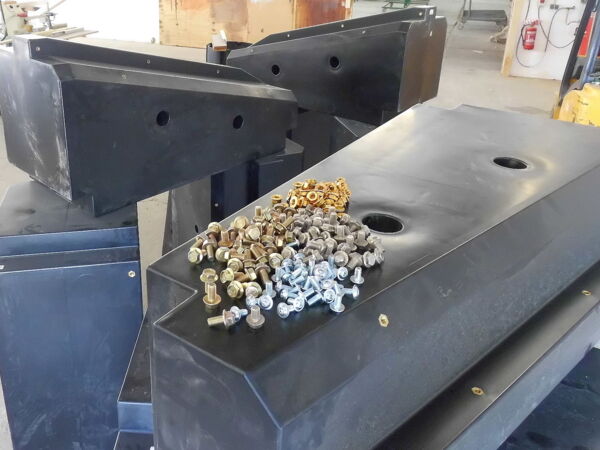

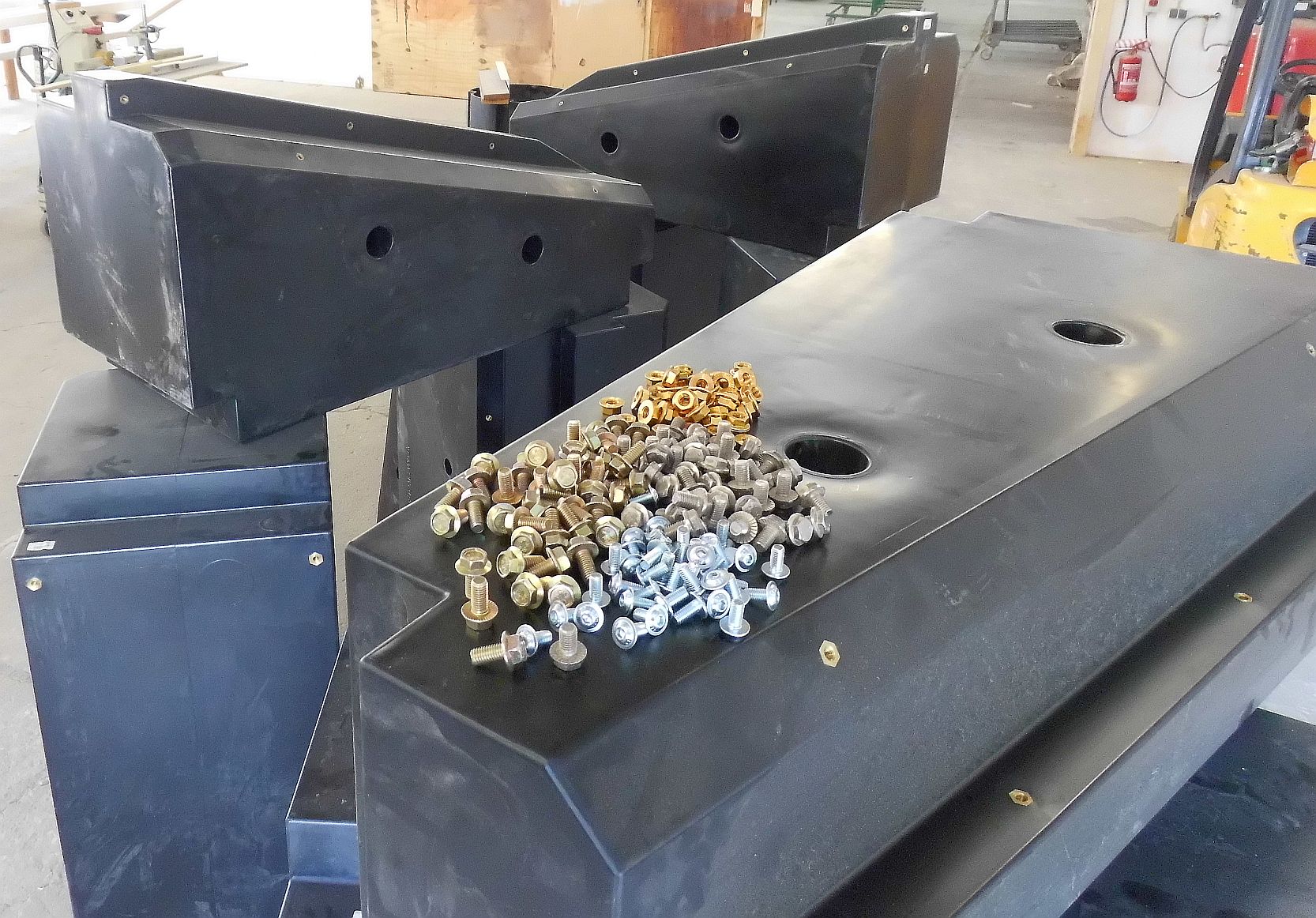

Gewindeeinlagen oben 4 x M10, unten 8 x M8
Breite 0,50 m, Länge 1,20 m, Höhe 0,615 m
Technische Zeichnung - PDF

Preis 200,00 € netto (bei Ebay kaufen)

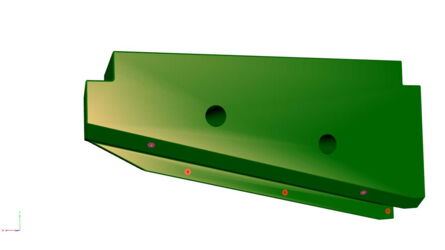

Schwimmkörper Ponton TS_02 Bug/Heck

Schwimmkörper Ponton TS-02 Bug/Heck

Masse 23,5 kg - Volumen 255 l - in verschiedenen Farben lieferbar

technische Daten:
Material PE-LD 8mm stark, Breite 0,50 m
Gewindeeinlagen oben 4 x M10, unten 10 x M8
Breite 0,50 m, Länge 1,20 m, Höhe 0,615 m
Technische Zeichnung - PDF

Preis 200,00 € netto (bei Ebay kaufen)

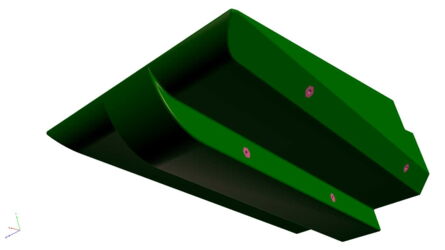

Schwimmkörper Ponton TS_03 Bugspitze

Schwimmkörper Ponton TS-03 Bugspitze

Masse 10 kg - Volumen 70 l - in verschiedenen Farben lieferbar

technische Daten:
Material PE-LD 8mm stark, Breite 0,50 m
Gewindeeinlagen oben 4 x M10, unten 8 x M8
Breite 0,50 m, Länge 0,86 m, Höhe 0,33 m
Technische Zeichnung - PDF

Preis 100,00 € netto (bei Ebay kaufen)

System Speedy

Schwimmkörper Ponton System "Speedy" - Spitze

Schwimmkörper Ponton Speedy - Spitze

Masse 21 kg - Volumen 275 l - Farbe schwarz

technische Daten:
Material PE-LD 8mm stark
Metallgewinde zur Aufnahme Ihrer Konstruktion
zusammensteckbar durch Nut- und Federsystem
Länge 1,10 m , Durchmesser 0,75 m

Preis: 195,00 € zuzgl. MWSt. / 232,05 € incl. MWSt.

Schwimmkörper Ponton System "Speedy" - Mittelteil

Schwimmkörper Ponton Speedy - Mittelteil

Masse 25 kg - Volumen 456 l - Farbe schwarz

technische Daten:
Material PE-LD 8mm stark
Metallgewinde zur Aufnahme Ihrer Konstruktion
zusammensteckbar durch Nut- und Federsystem
Länge 1,10 m , Durchmesser 0,75 m

Preis: 195,00 € zuzgl. MWSt. / 232,05 € incl. MWSt.
